Identifiez les défaillances mécaniques et électriques spécifiques en effectuant une analyse spectrale Ultrasonore

Un analyseur de spectre est un instrument de mesure destiné à afficher les différentes fréquences contenues dans un signal ainsi que leurs amplitudes respectives. Dans le cas présent, il permet de créer l’image visuelle d’un son.

Aperçu

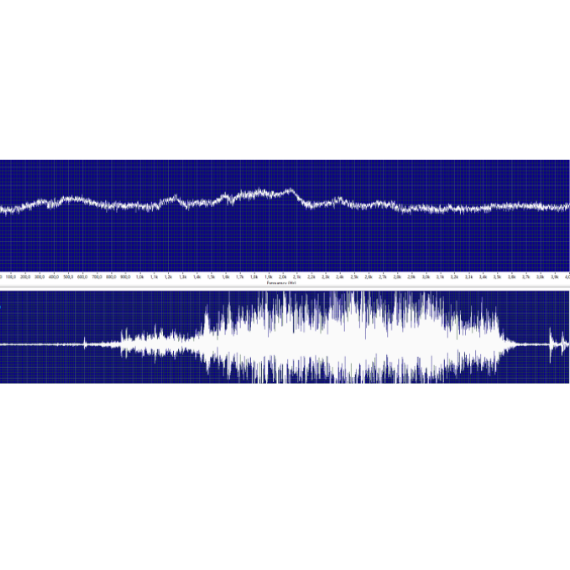

Le programme UE Spectralyzer fournit à l’utilisateur les outils pour effectuer les analyses spectrales à partir de sons audibles. Le programme permet plusieurs affichages : en mode fréquentiel (FFT), temporel ou double (FFT et Temporel), cascade ainsi que des informations contextuelles sur ces cinq fenêtres d’affichage

Onglet « Modes »

  • Temps Réel : Dans le mode « Temps réel » vous pouvez utiliser le Spectralyzer comme un oscilloscope dans lequel le spectre sera affiché en synchronisation avec le son. Il n’est pas possible d’enregistrer dans le mode temps réel.
  • Enregistrer : le mode « Enregistrer » permet l’enregistrement direct des sons. Assurez- vous que la source sonore (votre “Ultraprobe”) est branchée dans la prise du microphone de votre ordinateur. Dans ce mode vous pourrez enregistrer et sauvegarder vos enregistrements. Vous ne pouvez pas ouvrir un enregistrement effectué précédemment. Vous pouvez sauvegarder l’enregistrement une fois effectué ou réenregistrer sans sauvegarder.
  • Lecture : Dans ce mode vous pouvez ouvrir des dossiers « wave » (onde) enregistrés précédemment et les analyser. Vous pouvez sélectionner des superpositions et comparer jusqu’à quatre fichiers « wave » (onde). Les configurations enregistrées précédemment peuvent être ouvertes pour être analysées.

Calculateur de défaut de roulement

Le Calculateur de défaut roulement est un outil vous permettant d’estimer le type de défaillance, soit : la bague extérieure, la bague intérieure, chemin de roulement, ou la cage. Il peut aussi être utilisé pour obtenir une indication de la vitesse actuelle du moteur en utilisant le bouton « Calculer vitesse rotation ».
